Fraunhofer: PERC-Solarzellen aus 100 Prozent recyceltem Silizium

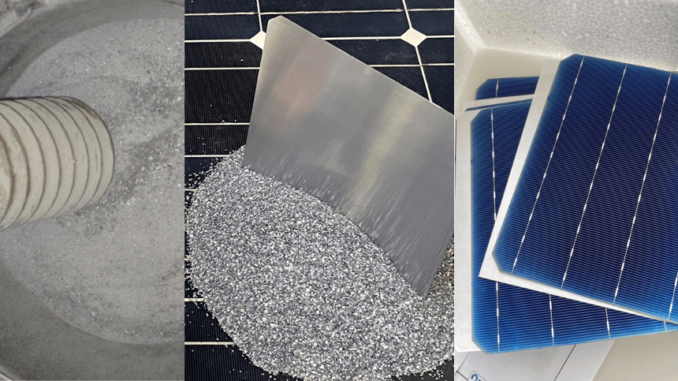

Nebenprodukte des Aufbereitungsprozesses bei der Reiling GmbH, aus denen die Solarzellenbruchstücke abgetrennt und gesammelt werden (links). Gereinigtes Silizium und Wafer aus zu 100% recyceltem Silizium. (Mitte). PERC-Solarzellen aus zu 100% recyceltem Silizium mit einem Wirkungsgrad von 19,7 Prozent. (rechts).

In Deutschland landen jährlich circa Zehntausend Tonnen Silizium in alten Photovoltaik-Modulen auf dem Recyclingmarkt, ab 2029 werden es mehrere hunderttausend Tonnen pro Jahr sein. Aktuell werden von Altmodulen nur das Aluminium, Glas und Kupfer neu aufbereitet, nicht aber die Silizium-Solarzellen. Um auch dieses Material weiter nutzen zu können, haben Forscherinnen und Forscher des Fraunhofer-Center für Silizium-Photovoltaik CSP in Halle (Saale) und des Fraunhofer-Instituts für Solare Energiesysteme ISE gemeinsam mit dem größten deutschen Recyclingunternehmen für PV-Module, der Reiling GmbH & Co. KG, eine Lösung entwickelt: Das Silizium der Module wurde im industriellen Maßstab wiederverwertet und zur Herstellung neuer PERC-Solarzellen genutzt.

Die meisten PV-Anlagen wurden in Deutschland in der ersten Ausbauwelle zwischen 2009 und 2011 installiert. »Auf diese wird nach Ende der zwanzig Jahre dauernden Einspeisevergütung ab 2029 absehbar eine erste Entsorgungswelle folgen«, erklärt Prof. Dr. Andreas Bett, Institutsleiter des Fraunhofer ISE. »Es müssen daher im Vorfeld vernünftige Prozesse und Verfahren zur Rückgewinnung des Siliziums aus ausgedienten Modulen aufgebaut werden«. Bereits 2021 betrug die insgesamt installierte Menge an PV-Modulen in Deutschland ungefähr fünf Millionen Tonnen, mit einem Siliziumanteil von 150.000 Tonnen. Silizium ist als Halbleiter-Material Hauptbestandteil der Solarzellen.

Eine Arbeitsgruppe am Fraunhofer CSP hat mit der Reiling GmbH & Co. KG deshalb, gefördert durch das Bundesministerium für Wirtschaft und Klima BMWK (ehemals BMWi), ein Verfahren entwickelt, mit dem das Silizium zurückgewonnen werden kann. Möglich ist damit das Recycling sämtlicher kristalliner Silizium-PV-Module, unabhängig von Hersteller und Herkunft. Dazu Prof. Dr. Peter Dold, Projektleiter am Fraunhofer CSP: »Sonst wäre das für die Recyclingunternehmen ein viel zu großer Aufwand. Es war uns wichtig, einen skalierbaren Prozess zu entwickeln, der auch wirtschaftlich Sinn macht. Im Labor ist vieles möglich, aber unser neues Verfahren sollte sich für die Recyclingindustrie in der Praxis bewähren.«

Für das Verfahren werden aus Nebenprodukten des bereits etablierten mechanischen Aufbereitungsprozesses die Solarzellenbruchstücke abgetrennt und gesammelt. Die Zellbruchstücke im Größenbereich von 0,1 bis 1 Millimeter werden am Fraunhofer CSP im ersten Schritt durch verschiedene Sortierverfahren von Glas und Kunststoff befreit. Danach erfolgt durch nasschemisches Ätzen die schrittweise Entfernung des Rückseitenkontaktes, der Silberkontakte, der Antireflexschicht und letztendlich des Emitters. Das derart aufgereinigte Silizium wird in Standardprozessen zu monokristallinen oder quasi-monokristallinen Ingots verarbeitet und anschließend zu Wafern weiterprozessiert.

Die Kristallisation erfolgt mit 100 Prozent Recycling-Silizium ohne Zusatz von kommerziellem Reinstsilizium. Die Wafer wurden am Fraunhofer ISE im PV-TEC zu PERC-Solarzellen verarbeitet, deren Zellwirkungsgrad im ersten Versuch bei 19,7 Prozent lag. »Das liegt unter dem Wirkungsgrad heutiger Premium PERC-Solarzellen mit circa 22,2 Prozent Wirkungsgrad, aber mit Sicherheit über dem der Solarzellen in den alten, ausgemusterten Modulen«, setzt Dold die ersten Ergebnisse in Kontext.
